인버터 IGBT 열화 진단 시스템 구축 사례: 고장 전조인자 기반 사전 감지 체계 실현

IGBT는 눈에 보이지 않게 손상이 쌓이고, 고장이 나고 나서야 이상을 알 수 있었다

인버터의 핵심 부품인 IGBT는 정전기 방전(ESD)에 반복적으로 노출될수록 내부에 잠재적 손상이 누적됩니다. 문제는 이 손상이 외부에서 보이지 않아 일반적인 점검으로는 열화 진행 여부를 확인할 수 없다는 점입니다. 고장이 발생한 이후에야 원인을 파악할 수 있어, 인버터 전체를 교체하거나 라인을 중단해야 하는 상황이 반복됐습니다.

열화 패턴을 수치로 추적하고, 고장 전에 이상 징후를 감지하는 전조인자 모델 개발

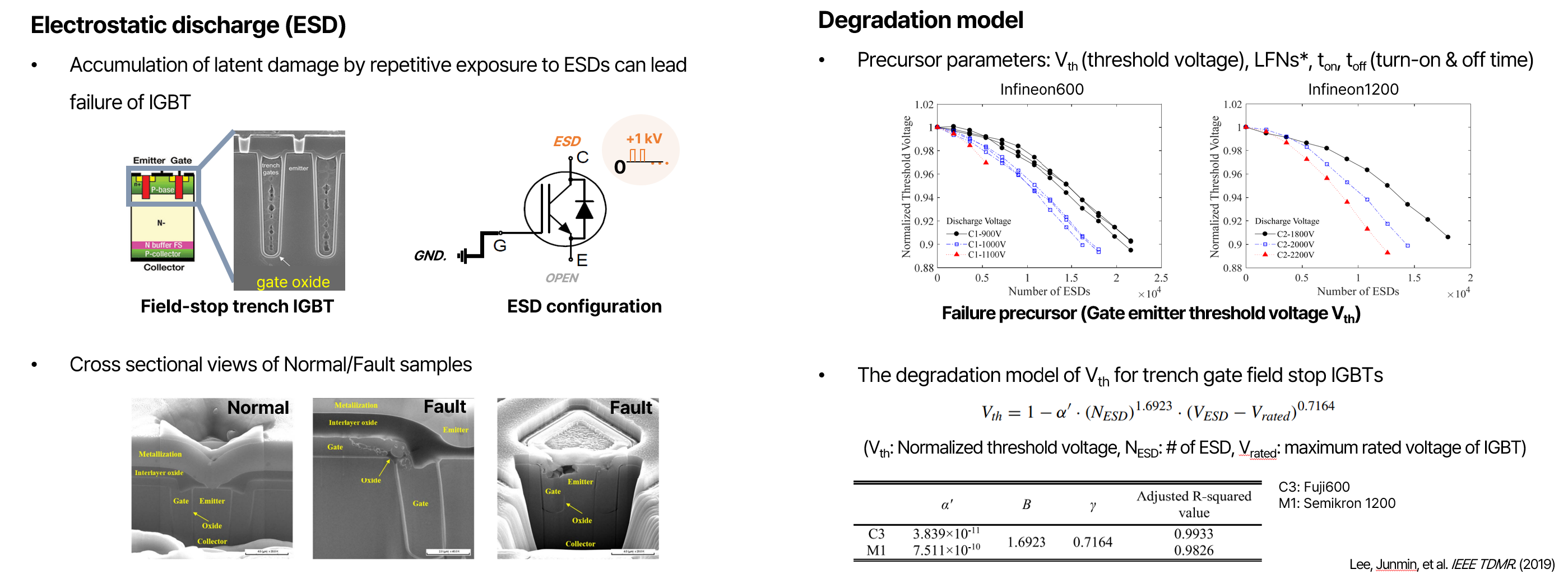

IGBT의 열화 메커니즘을 분석해 고장 이전에 변화가 나타나는 전조인자(Precursor)를 도출했습니다. 임계 전압(Vth), 스위칭 시간(ton·toff) 등 핵심 파라미터의 변화 패턴을 기반으로 열화 진행 수준을 정량적으로 추적하는 모델을 개발했고, 이를 인버터 설계 최적화에도 반영했습니다.

인버터 고장 사전 감지와 설계 최적화 체계 실현

전조인자 기반 모델을 통해 IGBT 내부 손상이 임계점에 도달하기 전에 열화 진행 수준을 수치로 파악할 수 있게 됐습니다. 육안 점검에 의존하던 방식에서 벗어나, 부품 상태를 지속적으로 모니터링하는 체계가 만들어졌습니다.

근본원인 기반 사전 조치 가능 고장이 난 뒤 원인을 추적하던 방식에서 벗어나, ESD 누적에 의한 열화 경로를 미리 파악하고 조치를 취할 수 있게 됐습니다. 이상 징후가 감지되는 시점에 선제적으로 개입할 수 있어 예상치 못한 라인 중단을 줄이는 데 기여하고 있습니다.

인버터 설계 최적화 반영 열화 모델에서 도출된 인사이트는 인버터 설계안에도 반영됐습니다. 동일한 ESD 환경에서도 IGBT 수명을 늘릴 수 있는 방향으로 설계 기준을 개선하면서, 부품 신뢰성과 라인 안정성을 함께 높이는 기반을 마련했습니다.
